BAUMUELLER高功率永磁同步電機powerMELA，

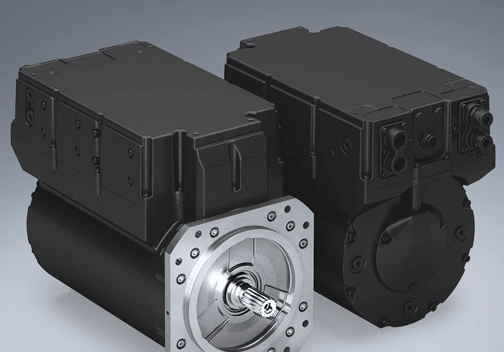

powerMELA®高功率永磁同步電動機

移動式驅動方案 powerMELA® 融合了經驗與創新精神 面向移動作業機器、船舶和商用車輛的電力和驅動技術

powerMELA® 是面向混合動力和電力移動機器和車輛的緊湊型驅動解決方案。該款成熟的系統已在多個應用領域中得到使用，是由 Baumüller 與 Sensor-Technik Wiedemann GmbH 共同研發的。

powerMELA®

具有長期成本效益

經優化的駕駛性能

由于有額外的磁阻轉矩和直接導體冷卻，實現了高的功率密度

powerMELA® 系統的功能原理

powerMELA® 驅動方案由一臺永磁同步電動機和一臺集成四象限變頻器組成。采用 powerMELA® 的混合動力方案中，通過發電器和變頻器的搭配組合，可通過內燃發動機在車載供電網絡中生成直流電壓。如果是全電動解決方案，則通過電池電流投入運行。電動機被連接到車載供電網絡上并由此驅動車輛。

powerMELA® 系統的優點

降低維護成本

電動驅動器代替液壓和剛性機械解決方案

高效率電動驅動器

燃料節省率高達 30%

內燃發動機處于佳工作點

工作狀態互不干擾

高功率輔助設備采用電動驅動

EMC 性能良好

定子與外殼的額外隔離

IT 網絡中驅動系統的保護等級 II

無需額外的保護電路和濾波器措施

環保性

通過可生物降解的變壓器絕緣油直接進行導體冷卻

powerMELA® 結構系列

powerMELA® 結構系列是指集成有三種功率等級逆變器的永磁同步電動機。該產品專門設計用于在移動作業機器中作為主驅動器和輔助驅動器，并且采用液冷方式進行冷卻。該機器設計用于四象限運行并且通過 CAN 總線以扭矩、電壓和速度控制的應有值投入運行。

Technical data

metric / imperial

Size (rotor height/power) [mm]/[kW] 132/50 132 132

Phases   1 x 3 1 x 3 2 x 3

Earthing System   IT IT IT 1)

Protection class   IP6K9K IP6K9K IP6K9K 2)

Construction   flange flange flange

metric / imperial

Operation data

Nominal power (motor shaft) [kW] 50 80 140 3)

Maximum power [kW] 75 88 154 4)

Nominal voltage DC [V] 650 650 650 5)

Operating voltage range DC [V] 400...695 400 400

Temporary overvoltage DC [V] < 730 < 730 < 730 6)

Nominal current DC [A] 85 146 256 7)

Nominal torque [Nm] 160 250 445

Maximum torque [Nm] 245 338 610

Nominal speed [min-1] 3000 3000 3000

Maximum speed [min-1] 6000 6000 6000

Voltage supply DC [V] 9 ... 32 9 ... 32 9 ... 32

metric / imperial

Mechanical data

Length without shaft L1 [mm] 379 379 513

Length with shaft L2 [mm] 450 450 584 8)

Shaft diameter d1 [mm] 35 35 35 9)

Weight [kg] 90 90 147

Rotor inertia [kgm2] 0.0493 0.0493 0.08

Max. cooling fluid temperature [°C] 60 60 60 10)

Cooling connector amount 2 2 2 11)

Power connector amount 2 2 2 12)

Communication connector   19 pole 19 pole 19 pole 13)

Maximum impulse withstand

voltage [V] 4000 4000 4000

Maximum altitude of use m a.s.l. 5000 5000 5000

1) 單機運行，不并網

2）未安裝：驅動軸/法蘭IP65，通訊連接器IP67

3) S9

4）大。 15 秒

5) 根據要求提供其他電壓

6）大。 5 秒，根據 DIN EN 60664

7) 當發動機作為電動機運行時

8) 根據要求提供其他尺寸

9) DIN5480-W35 x 2 x 30 x 16 x 9 g – 可根據要求提供其他尺寸

10) 變壓器油 50 l/min

11) 米 26 x 1,5

12) 70 mm2，帶 8 mm 電纜接線片

13) 2 個 CAN； 輸入輸出
