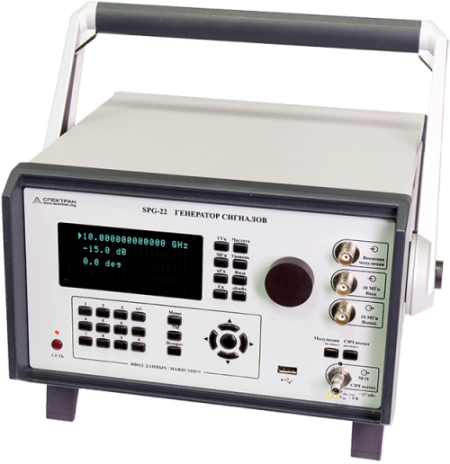

SPECTRAN信號發生器 SPG-22 (SPG-44)設計用于在 160 MHz ... 22 GHz (160 MHz ... 44 GHz) 的寬頻率范圍內產生具有低相位噪聲的信號。

信號發生器具有可編程控制單元和外部接口：超高速并行接口、SPI、USB、LAN（兼容LXI）。

應用：

電信

測試和測量設備

研究設施

主要特點

SPG-22

頻率范圍 160 兆赫 ... 22 兆赫

頻率步進 0.001 赫茲

頻率切換時間

*外部觸發或直接訪問并行端口 5 我們

輸出功率 -20 dBm ... +10 dBm

相位調整范圍 360°

相位調整步驟 0.03°

10 kHz 偏移時的相位噪聲（20 GHz 時） -102 分貝/赫茲

非諧波分量 -73 dBc (10 ... 20 GHz)

諧波（典型） -55 分貝

長期頻率穩定性

*選項 +/- 1*10 -6

+/- 1*10 -8

調制

*選項 脈沖幅度調制 (PAM)

幅度調制 (АМ)

相位調制 (PМ)

頻率調制 (FM)

工作溫度

*帶有內部單元密封的選項 0..+30°C

-50..+60°C

方面 257 x 266 x 167 毫米

重量 6 公斤

控制 USB、LAN、SPI、并行

能量消耗 30 瓦

控制協議 SCPI

*電池供電選項 3小時電池壽命

SPG-44

頻率范圍 160 兆赫 ... 44 兆赫

頻率步進 0.002 赫茲

頻率切換時間

*外部觸發或直接訪問并行端口 5 我們

輸出功率 -10 dBm ... +10 dBm

相位調整范圍 360°

相位調整步驟 0.03°

10 kHz 偏移時的相位噪聲（40 GHz 時） -96 分貝/赫茲

非諧波分量 -67 dBc (20 ... 40 GHz)

諧波（典型） -55 分貝

長期頻率穩定性

*選項 +/- 1*10 -6

+/- 1*10 -8

調制

*選項 脈沖幅度調制 (PAM)

幅度調制 (АМ)

相位調制 (PМ)

頻率調制 (FM)

工作溫度

*帶有內部單元密封的選項 0..+30°C

-50..+60°C

方面 257 x 266 x 167 毫米

重量 8 公斤

控制 USB、LAN、SPI、并行

能量消耗 50 瓦

控制協議 SCPI

*電池供電選項 2小時電池壽命
