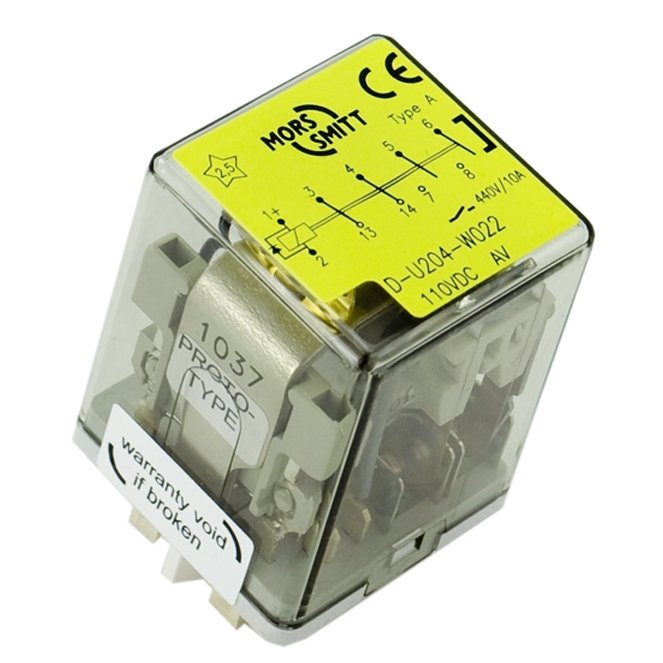

MORS SMITT D-U200-W安全繼電器

應用

堅固的插入式繼電器，適用于惡劣環境中極其可靠的安全關鍵、長壽命應用。在切換高直流電壓/感性負載和低電流時經過驗證的可靠操作。緊湊的設計、多種選項的選擇和泛用的插座使 D-U200 繼電器成為一種簡單靈活的使用解決方案。

Mors Smitt 為車載和軌道旁應用提供各種高度可靠的繼電器。

我們所有的繼電器都是由鐵路工程師設計的，其使用壽命超過了火車的使用壽命。

迄今為止，全世界安裝了超過 600 萬個繼電器。

描述

該繼電器系列專為要求嚴苛的列車應用而設計，例如門控和配備焊接無轉移觸點的標準。繼電器的結構和材料的選擇使 D-U200 繼電器適用于承受腐蝕性氣氛、低溫和高溫、沖擊和振動以及干燥到非常潮濕的環境。無需外部固定夾，因?yàn)榧傻摹皬椈涉i”將在所有情況和安裝方向下將繼電器固定在插座中。

所有繼電器均標配有磁滅弧裝置（用于高分?jǐn)嗄芰烷L觸點壽命）和反電動勢抑制二極管。

特征

緊湊的插件設計

瞬時，4 個常開/常閉觸點

標準反電動勢二極管

磁弧滅弧

扁平方形鍍銀繼電器引腳，用于出色的插座連接

寬范圍插座

一體式彈簧鎖

透明蓋

高直流分?jǐn)嗄芰?o:p>

多種選擇的靈活性

正向機械鍵控繼電器到插座

焊接無轉移 (WNT) 觸點

好處

證明可靠

長期可用性

易于維護

適用于安全關鍵應用

低生命周期成本

無需維護

鐵路合規

設計依據：

EN 50155 用于鐵路應用的機車車輛電子設備

IEC 60571 用于鐵路車輛的電子設備

鐵路應用中機車車輛的 IEC 60077 電氣設備

IEC 60947 低壓開關裝置和控制裝置

IEC 61373 機車車輛設備 - 沖擊和振動測試

EN 50121 鐵路應用的電磁兼容性

NF F16-101/102, TS 45545-2 防火性能 - 鐵路機車車輛

IEC 60529 歐洲標準描述了防護等級（IP 代碼）

IEC 60068-2

EN 50205 帶強制引導（機械連接）觸點的繼電器

NFF 62002 開關觸點繼電器和固定連接器

認證


可用版本

類型 標稱電壓 (VDC)

D-U201-W 24

D-U202-W 48

D-U203-W 72

D-U204-W 110

D-U205-W 96

D-U206-W 12

D-U207-W 36

D-U210-W 120

D-U213-W 125

D-U215-W 220

D-U220-W 250

可根據要求提供其他電壓
